Рабочая точка насоса: как определить по графику и подобрать насос под вашу систему

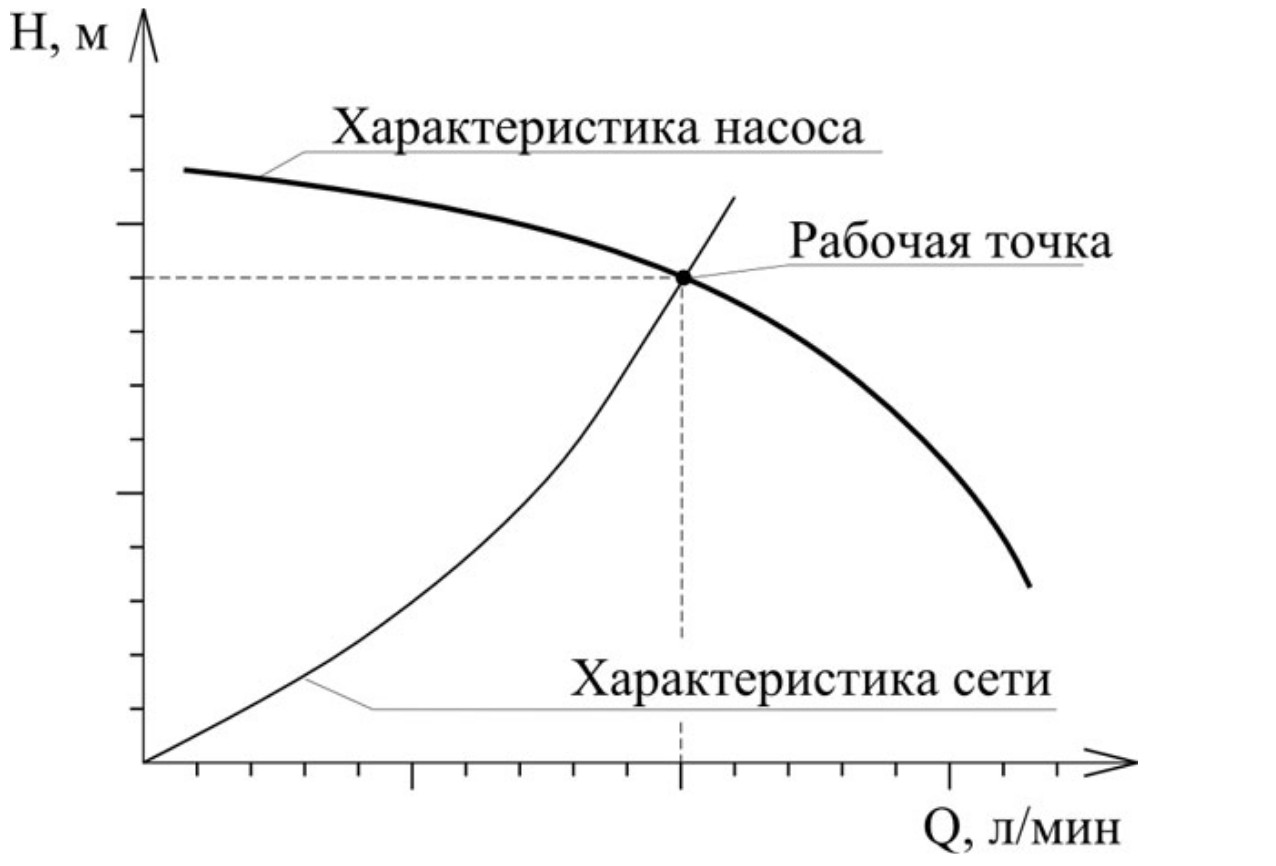

Рабочая точка насоса показывает, какую подачу и напор он фактически обеспечивает в конкретной системе. На графике она находится там, где пересекаются характеристика оборудования и характеристика сети. Именно здесь определяются фактические расход и напор, а не максимальные значения, указанные в каталоге. В этой статье расскажем, как определить рабочую точку насоса, что влияет на ее положение и как подобрать оборудование Pedrollo под реальные условия эксплуатации.

Что такое рабочая точка насоса и как ее определить

У трубопровода есть собственная характеристика, которая зависит от высоты подъема и сопротивления системы. На нее влияют длина и диаметр труб, повороты, арматура, фильтры и другие элементы. С ростом расхода увеличиваются и потери напора, поэтому потребности системы меняются вместе с объемом проходящей воды.

Чтобы определить рабочую точку, сначала рассчитывают параметры системы, а затем сопоставляют их с характеристикой выбранной модели. Точка пересечения этих характеристик и показывает фактический рабочий режим насоса.

Для расчета нужны следующие данные:

1. Определить высоту подъема воды и требуемое давление в точке водоразбора.
2. Учесть длину и диаметр трубопровода, количество поворотов, клапанов, фильтров и другой арматуры.
3. Рассчитать потери напора при нескольких значениях расхода и построить характеристику системы.
4. Взять из каталога кривую Q-H выбранного насоса и наложить ее на график системы.
5. По точке пересечения определить фактические расход и напор, а по дополнительным кривым оценить КПД и потребляемую мощность.

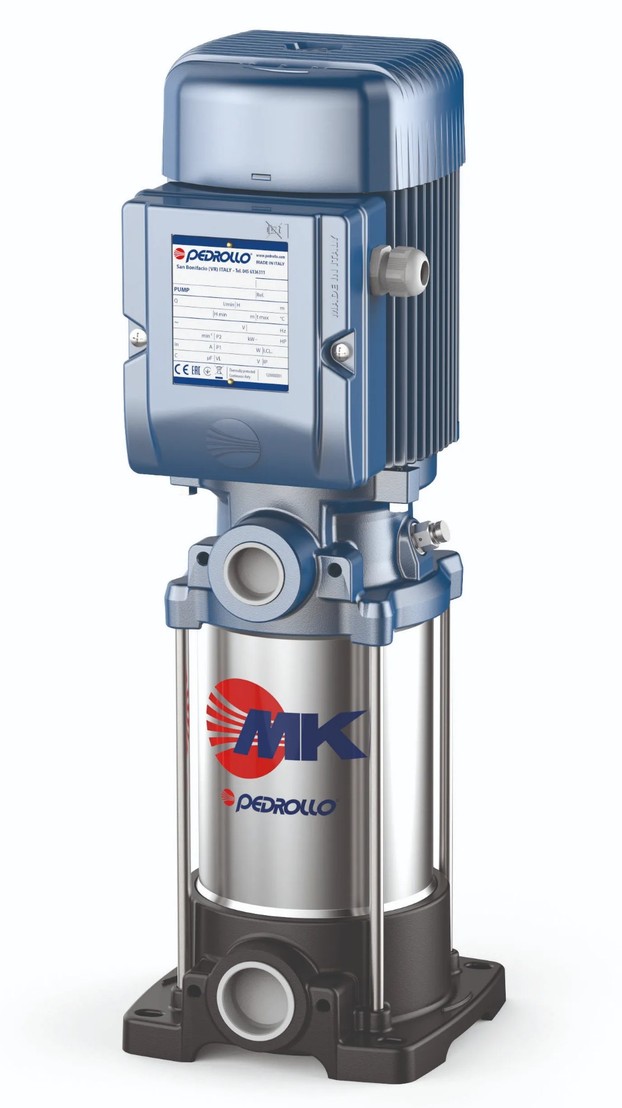

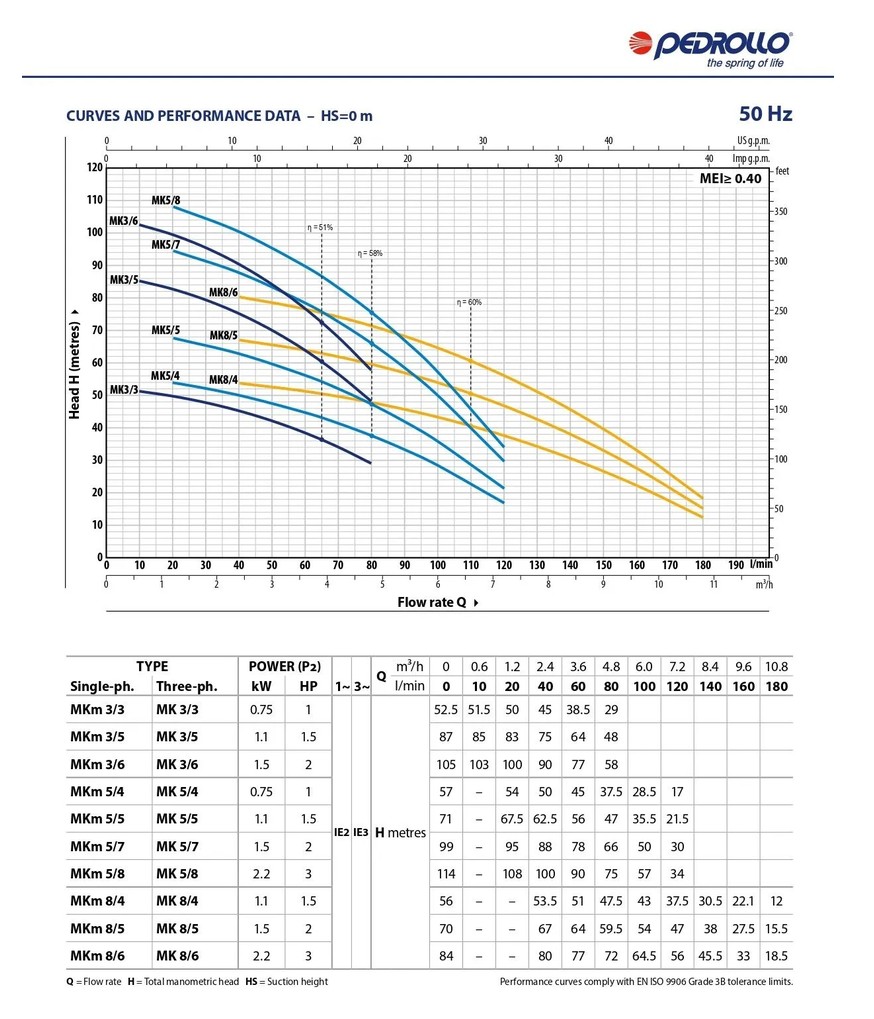

Разберем пример на многоступенчатом центробежном насосе Pedrollo MK 3/6. Для этой модели при нулевой подаче напор составляет около 105 м, а при расходе 4,8 м³/ч снижается примерно до 58 м. Если характеристика системы пересекает кривую насоса на уровне около 70 м, рабочая точка будет соответствовать этому напору и определенному расходу. Если сопротивление трубопровода ниже, например из-за меньшей длины или большего диаметра труб, точка сместится в сторону большей подачи.

Поэтому один и тот же насос на двух объектах может показывать разные рабочие параметры. Это не означает неисправность оборудования: результат зависит от конкретной системы и ее сопротивления.

Как рабочая точка связана с производительностью и напором насоса

Производительность и напор насоса связаны его рабочей характеристикой. Каталог показывает весь диапазон возможных режимов модели, а система фактически выбирает из него одну рабочую точку. Ее положение зависит от расхода, высоты подъема и сопротивления трубопровода.

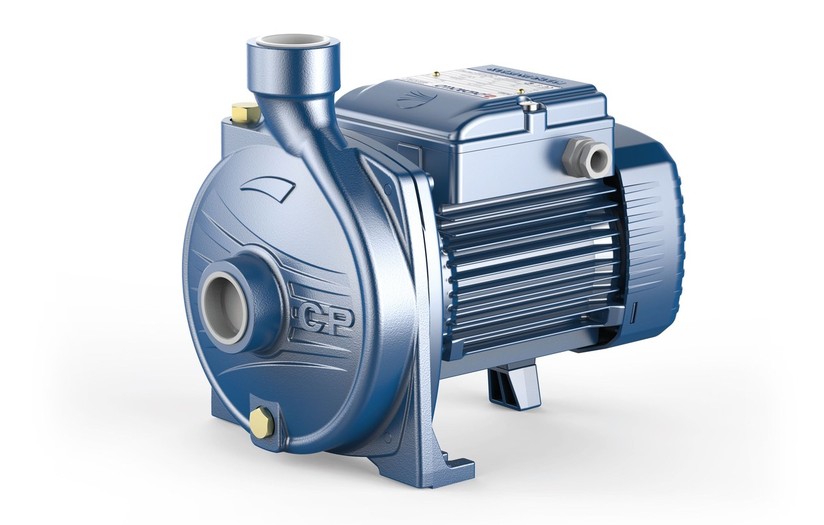

Интересный факт: значения «до 9,6 м³/ч» и «напор до 56 м», указанные для серии Pedrollo CP 0,25–2,2 кВт, относятся к разным участкам характеристики. Максимальная подача достигается при значительно меньшем напоре, а максимальный напор соответствует режиму с нулевой подачей. Одновременно получить оба паспортных максимума невозможно.

Изменение условий работы приводит к смещению рабочей точки. Например, если увеличить сопротивление системы, кривая сети станет выше, а точка пересечения с характеристикой насоса сместится в сторону меньшего расхода. Если сопротивление уменьшится, расход возрастет, а развиваемый насосом напор по его характеристике снизится.

На практике это происходит по разным причинам:

Существенное отклонение от оптимального режима также может ухудшить работу оборудования. При сильном смещении точки вправо могут возрастать потребляемая мощность и требования к кавитационному запасу. При работе далеко влево от оптимального участка характеристики повышается риск рециркуляции, перегрева и вибраций. Поэтому для каждой модели важно ориентироваться на заводскую характеристику и рекомендуемый диапазон работы.

Почему важно смотреть не только на рабочую точку

Найти точку пересечения на графике недостаточно. Важно посмотреть, где она находится относительно зоны, в которой насос работает эффективно. Если фактический режим сильно смещен от оптимального участка характеристики, оборудование может потреблять больше энергии и работать с повышенной нагрузкой.

Номинальная рабочая точка, которую указывает производитель, помогает понять расчетный режим конкретной модели. Но переносить ее на другой объект без расчета нельзя: одинаковый насос при разном сопротивлении системы будет работать с разными расходом и напором. Поэтому при подборе смотрят не только на номинальные параметры, но и на реальную рабочую точку конкретной установки.

Как подобрать насос по рабочей точке

Подбор начинается не с каталога, а с расчета системы. Сначала определяют необходимый расход в период максимального потребления и требуемый напор с учетом высоты подъема, давления в точках водоразбора и всех гидравлических потерь. Затем ищут модель, характеристика которой пересекается с кривой системы в подходящей рабочей зоне.

Большой запас по производительности или напору не всегда полезен. Если насос значительно мощнее необходимого, его приходится ограничивать дросселированием или другим способом регулирования, а часть энергии расходуется на преодоление дополнительного сопротивления. Поэтому параметры оборудования должны соответствовать реальной системе, а расчетный запас быть обоснованным.

Перед покупкой стоит проверить:

• расход и напор рассчитаны для реальной трассы, а не взяты по максимальным значениям из каталога;
• рабочая точка находится в рекомендуемой области характеристики выбранной модели;
• высота всасывания и температура жидкости соответствуют ограничениям оборудования;
• потребляемая мощность не выходит за допустимые значения в предполагаемом диапазоне работы;
• при значительном изменении расхода предусмотрено подходящее регулирование или система с несколькими насосами.

Например, у Pedrollo MK максимальная манометрическая высота всасывания составляет до 7 м, а допустимая температура жидкости для серии находится в диапазоне от -10 до +60 °C. Для серии CP этот показатель также составляет до 7 м, но температура жидкости может достигать +90 °C. Эти параметры нужно учитывать вместе с рабочей точкой, а не рассматривать отдельно от нее.

При выборе модели ориентируются не на максимальные значения серии, а на характеристику конкретного исполнения и его рабочую точку. Общая цифра серии показывает только диапазон характеристик и не определяет режим насоса на вашем объекте. Если расчет рабочей точки вызывает вопросы, параметры системы лучше передать специалисту, который сможет сопоставить их с характеристиками оборудования.

Если нужен подбор насоса Pedrollo по реальным условиям эксплуатации, наши специалисты помогут определить рабочую точку и выбрать подходящую модель. Для расчета потребуются данные о требуемом расходе и напоре, высоте подъема, длине и диаметре трубопровода, а также условиях работы системы. После этого мы подберем оборудование с подходящим рабочим режимом и организуем доставку по России.
